# 指向性

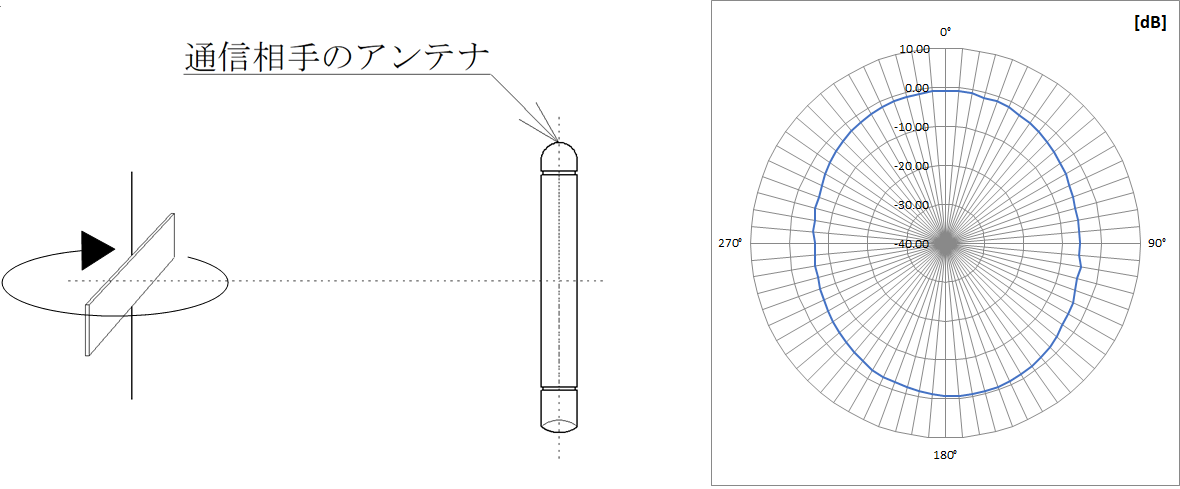

* 指向性測定方法１(標準的な設置方法)\
  ※ロゴ側が180°方向

![<図：指向性測定方法1>](https://2827921678-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MbiewmzvA9XuyOsO1wP%2F-MfkTn52eANwS34sEuPp%2F-Mfk_EO1gwFI0SGnyz3W%2Fimage.png?alt=media\&token=aa5b7e28-b2ee-4cb0-8558-2ec20e895c2e)

| 最大値        | 最小値        | 平均値        | 半値角       |
| ---------- | ---------- | ---------- | --------- |
| -0.59\[dB] | -6.40\[dB] | -3.24\[dB] | 約110°(注2) |

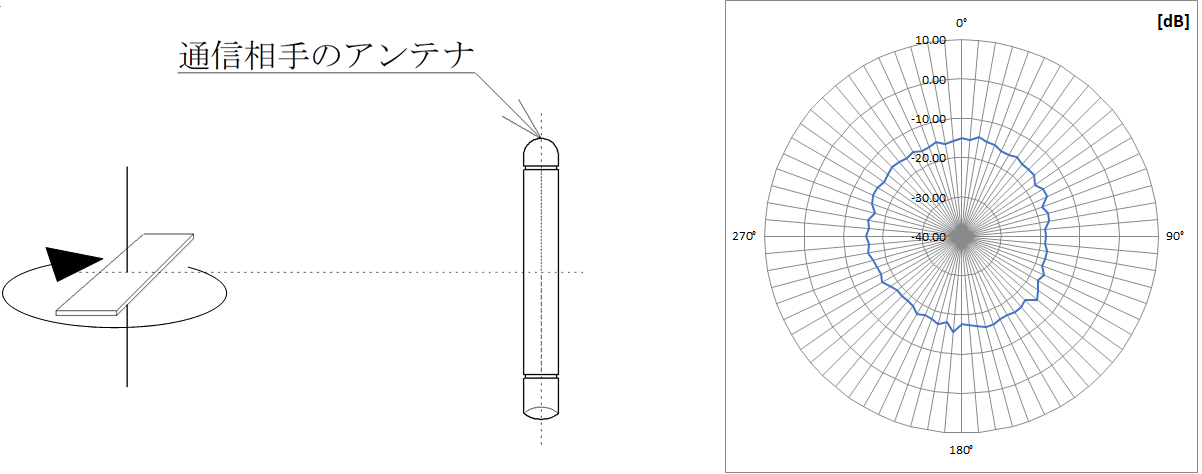

* 指向性測定方法 2\
  ※ケーブル付属側が180°方向。

![<図：指向性測定方法2>](https://2827921678-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MbiewmzvA9XuyOsO1wP%2F-Mfq8JAXuyYbxzI1Nk3z%2F-MfqBLYNsu1ve43wFeIR%2Fimage.png?alt=media\&token=e146cc6b-3db7-49f1-ae0c-adf40bca0733)

| 最大値         | 最小値         | 平均値         |
| ----------- | ----------- | ----------- |
| -14.31\[dB] | -18.70\[dB] | -16.59\[dB] |

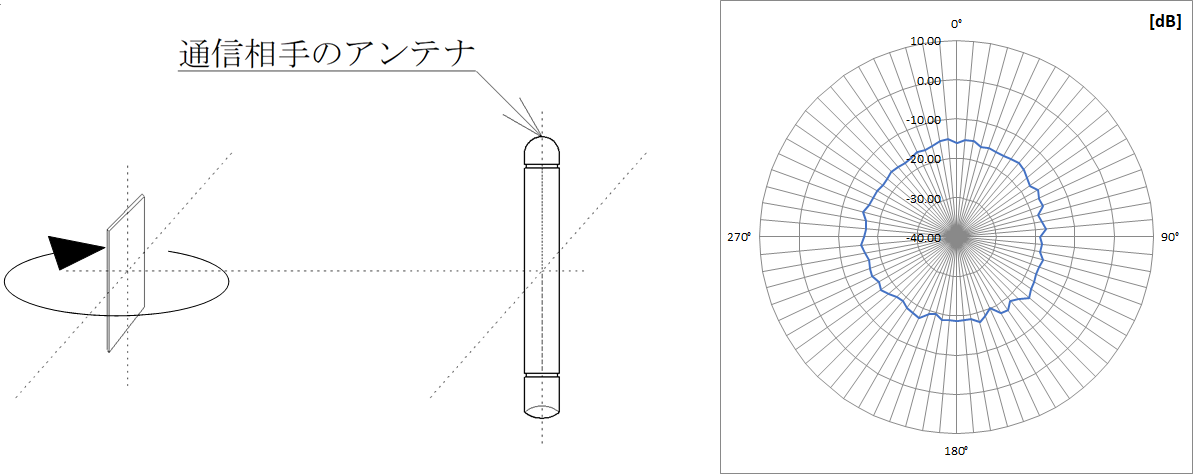

* 指向性測定方法３\
  ※ロゴ側が180°方向。

![<図：指向性測定方法3>](https://2827921678-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MbiewmzvA9XuyOsO1wP%2F-Mfq8JAXuyYbxzI1Nk3z%2F-MfqC-Xnj6imgm2WhbO2%2Fimage.png?alt=media\&token=0141fabe-0b95-495e-ac89-166a3178d678)

| 最大値         | 最小値         | 平均値         |
| ----------- | ----------- | ----------- |
| -15.00\[dB] | -20.17\[dB] | -17.11\[dB] |

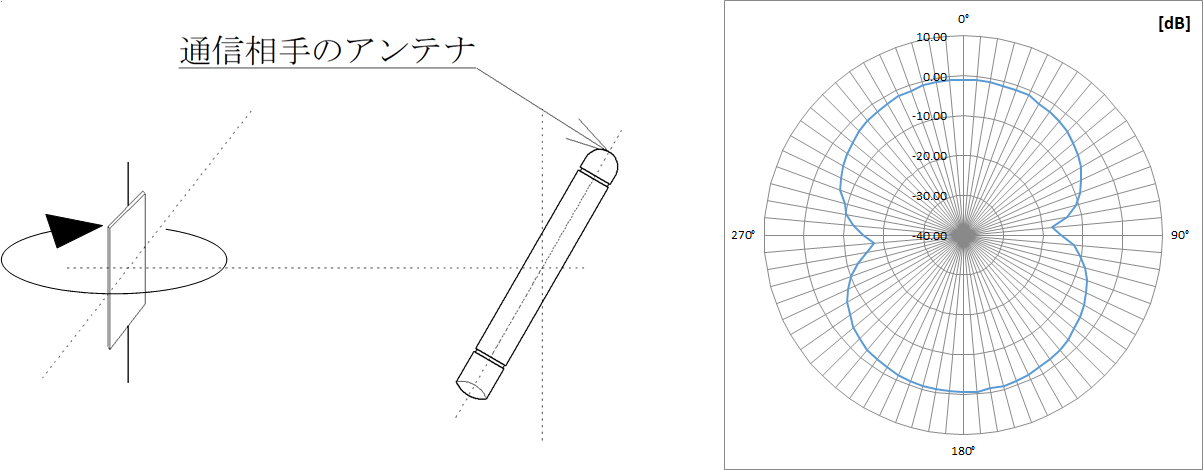

* 指向性測定方法4\
  ※ロゴ側が180°方法。

![<図：指向性測定方法4>](https://2827921678-files.gitbook.io/~/files/v0/b/gitbook-legacy-files/o/assets%2F-MbiewmzvA9XuyOsO1wP%2F-Mfq8JAXuyYbxzI1Nk3z%2F-MfqCvdMbJcQu4doVzKU%2Fimage.png?alt=media\&token=2aec5ec7-9711-4fd9-870d-0d7ba3a42e09)

| 最大値        | 最小値         | 平均値        | 半値角       |
| ---------- | ----------- | ---------- | --------- |
| -0.53\[dB] | -17.68\[dB] | -4.98\[dB] | 約100°(注2) |

注２：ロゴ側､半面のピーク値を基準とした半値角です。逆面､半面の半値角もほぼ同等となります。\
注３：指向性チャートの 0\[dB]は標準的なダイポールアンテナの利得です。
