接続方法

本製品とTWELITEの同軸コネクタの接続

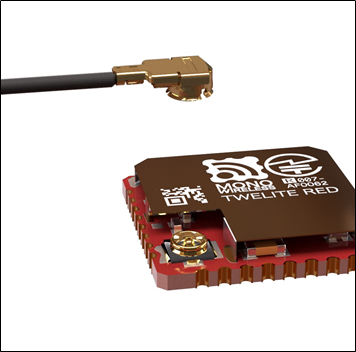

• <図：接続方法1><図：接続方法2>の様に､TWELITE トワイライトと本製品の同軸コネクタ同士が平行となり更に中心を合わせ た状態に､先端部のみ嵌め位置決めします。

<図：接続方法1>

<図：接続方法2>

• <図：誤った接続1>の様に斜め､又は<図：誤った接続2>の様に､同軸コネクタ同士がズレた状態で､接続すると､同軸コネクタの 破損原因となります。

<図：誤った接続1>

<図：誤った接続2>

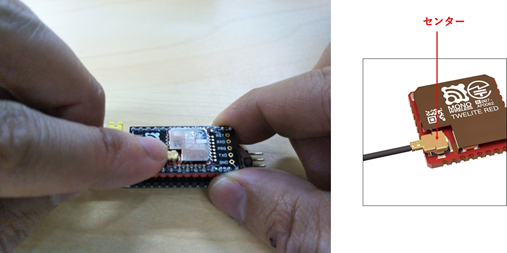

• <図：接続後>に示す同軸コネクタのセンターを指先で真上から徐々に押し､｢カチッ｣という音がすると接続終 了です。

<図：接続後>

• 接続後の同軸コネクタと TWELITE トワイライトの寸法。 ※<図：接続後の寸法>は横図

<図：接続後の寸法>
